Защита любого объекта включает несколько рубежей, число которых зависит от уровня режимности объекта. При этом во всех случаях важным рубежом защиты будет система управления контроля доступом на объект.

Хорошо организованная с использованием современных технических средств СКУД позволяет решать целый ряд задач.

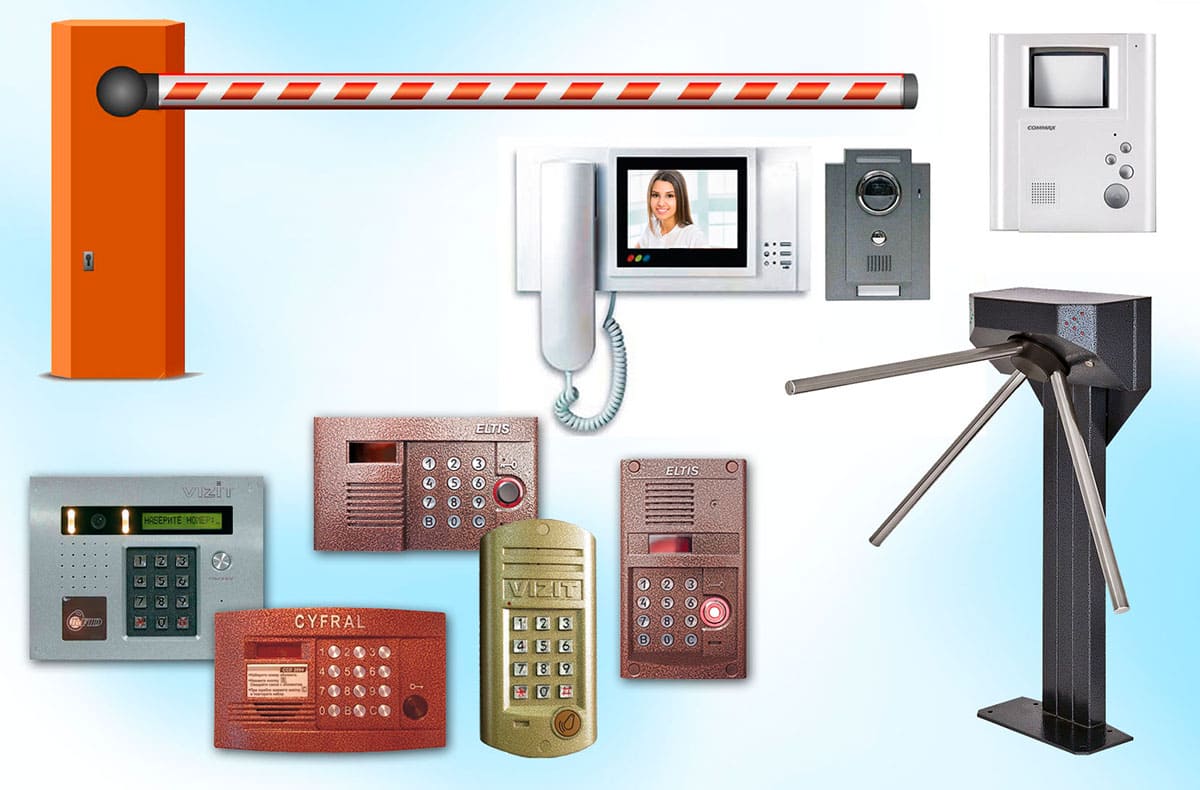

Основные задачи, решаемые СКУД

Современные системы контроля и управления доступом эффективно решают задачи обеспечения безопасности любого уровня, осуществляют предупреждение о проникновении посторонних лиц на подконтрольную территорию, а также способствуют повышению дисциплины труда благодаря учету рабочего времени сотрудников компании. Высокий уровень безопасности может достигаться дублированием идентификации. Например, дополнительно к проверке электронного ключа посетителя может применяться ввод кода доступа с клавиатуры, либо идентификация голоса. В современных комплексах СКУД присутствует подсистема "тихой тревоги", которая вводится в случае какой-либо угрозы и оповещает о ней службу безопасности.

С помощью СКУД может осуществляться управление любыми дверьми, являющимися частями системы. Возможно слежение за дверьми по максимально дозволенной продолжительности её нахождения в открытом состоянии. По истечении максимально допустимого времени возникает сигнал тревоги (он может быть разным: звуковой сигнал непосредственно у проблемной двери, сообщение на пульт дежурного и прочие варианты). Под управлением операционной системой запирающие механизмы могут открываться и закрываться в определённые периоды времени. Для проведения всех необходимых шнуров питания и подключения к локальной сети может быть использована структурированная кабельная система или прокладка одиночных кабелей.

В основе задач, решаемых системой контроля и управления доступом, лежит возможность разграничения полномочий персонала по времени и точкам доступа. Таким образом, типичными задачами, возлагаемыми на СКУД являются:

• распределение прав доступа между клиентами;
• протоколирование фактов прохода через контрольные точки;
• работа с пропусками и их идентификация;
• автоматический учет рабочего времени;
• отображение информации о нештатных ситуациях;
• централизованное управление системой контроля доступа.

Кроме всего прочего, возможно выполнить интеграцию СКУД с системами видеоконтроля и охранно-пожарной сигнализации для повышения уровня безопасности в целом.

Основные компоненты СКУД

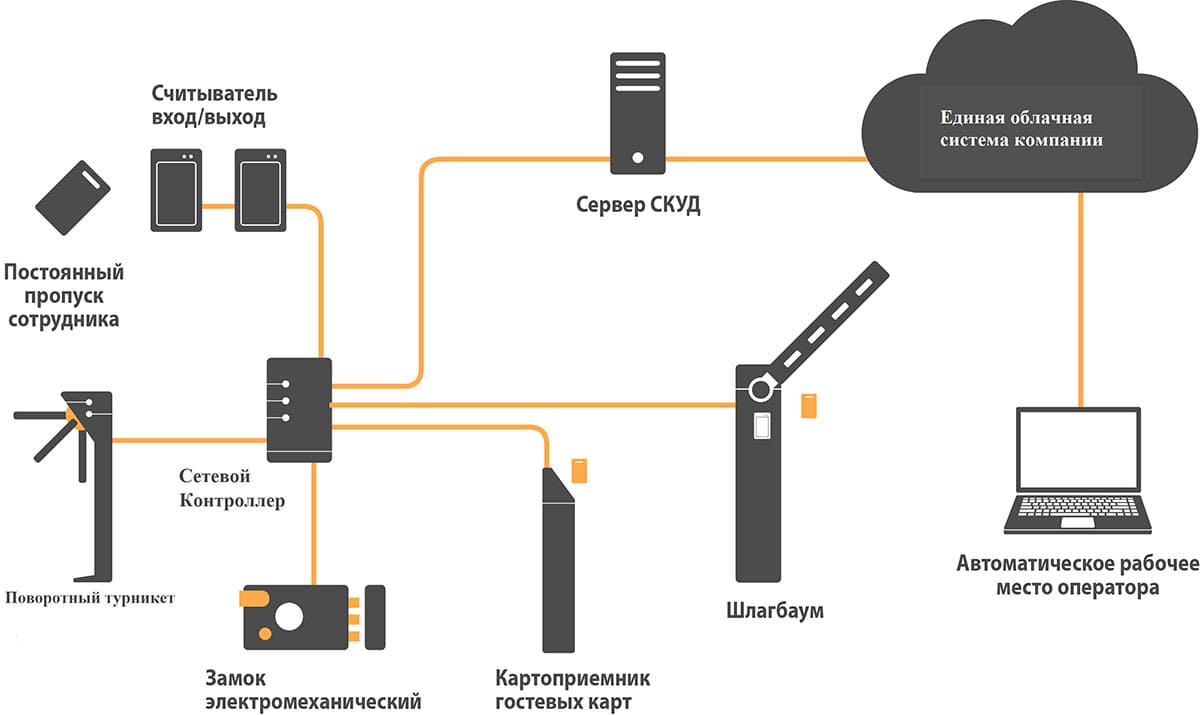

На рисунке показана схема устройства простейшей СКУД.



Контроллеры - основа аппаратной части системы, её «мозги» - к ним подключается необходимое дополнительное оборудование: считыватели, интерфейсные модули, замки, герконы (дверные контакты), кнопки выхода, охранные датчики и прочее периферийное оборудование. По способу управления контроллеры СКУД делятся на три класса: автономные, централизованные (сетевые) и комбинированные.

Автономные контроллеры

Полностью законченное устройство, предназначенное для обслуживания, как правило, одной точки прохода. Встречаются самые разнообразные вариации: контроллеры, совмещенные со считывателем, контроллеры, встроенные в электромагнитный замок и так далее. Автономные контроллеры рассчитаны на применение самых разных типов считывателей. Как правило, автономные контроллеры рассчитаны на обслуживание небольшого количества пользователей, обычно до пятисот.

Сетевые контроллеры

Термин, обозначающий возможность работы контроллеров в сети под управлением компьютера. В этом случае функции принятия решения ложатся на персональный компьютер с установленным специализированным программным обеспечением. Сетевые контроллеры применяются для создания СКУД любой степени сложности. При этом администрация получает огромное количество дополнительных возможностей (получение отчета о наличии или отсутствии сотрудников на работе, возможность вести автоматический табель учета рабочего времени и др.)

Комбинированные контроллеры

Совмещают в себе функции сетевых и автономных контроллеров. При наличии связи с управляющим компьютером контроллеры работают как сетевое устройство, при отсутствии связи - как автономные.

- Считыватели - устройства, предназначенные для считывания информации с идентификатора, и передачи этой информации в контроллер СКУД.

- Идентификаторы - устройства, хранящие информацию о пользователе. Идентификаторами могут быть магнитные карточки, бесконтактные PROXIMITY карты, брелки Touch Memory, различные радиобрелки, изображение радужной оболочки глаза, отпечаток пальца, отпечаток ладони и многие другие физические признаки. Каждый идентификатор характеризуются определенным уникальным двоичным кодом. В системе каждому коду ставится в соответствие информация о правах и привилегиях владельца идентификатора. Сейчас применяются следующие типы карт:

Бесконтактные радиочастотные (PROXIMITY) карты - наиболее перспективный в данный момент тип карт. Бесконтактные карточки срабатывают на расстоянии и не требуют четкого позиционирования, что обеспечивает их устойчивую работу и удобство использования, высокую пропускную способность. Считыватель генерирует электромагнитное излучение определенной частоты и, при внесении карты в зону действия считывателя, это излучение через встроенную в карте антенну запитывает чип карты. Получив необходимую энергию для работы, карта пересылает на считыватель свой идентификационный номер с помощью электромагнитного импульса определенной формы и частоты.

Магнитные карты - наиболее широко распространенный вариант. Существуют карты с низкокоэрцитивной и высококоэрцитивной магнитной полосой и с записью на разные дорожки. Карты Виганда - названные по имени ученого, открывшего магнитный сплав, обладающий прямоугольной петлей гистерезиса. Внутри карты расположены отрезки проволоки из этого сплава, которые, при перемещении мимо них считывающей головки, позволяют считать информацию. Эти карты более долговечны, чем магнитные, но и более дорогие. Один из недостатков - то, что код в карту занесен при изготовлении раз и навсегда.

Штрих-кодовые карты - на карту наносится штриховой код. Существует более сложный вариант - штрих-код закрывается материалом, прозрачным только в инфракрасном свете, считывание происходит в ИК-области.

Ключ-брелок “Touch memory” - металлическая таблетка, внутри которой расположен чип ПЗУ. При касании таблетки считывателя, из памяти таблетки в контроллер пересылается уникальный код идентификатора.

Для временных сотрудников и посетителей оформляются временные или разовые пропуска - карточки с ограниченным сроком действия.

Интерфейсные модули - бывают двух основных типов:

для подключения считывателей, замков, герконов и кнопок выхода к контроллерам и для подключения контроллеров к компьютеру. Все устройства в системе общаются между собой по определённым правилам, которые называются протоколами. Существуют стандартные протоколы, и это позволяет использовать в одной системе оборудование разных производителей.

Исполнительные устройства - замки, турникеты, шлагбаумы, калитки. Считав информацию с карты (или другого устройства идентификации), контроллер сверяет её со своей базой данных и принимает решение: давать или не давать команду на исполнительное устройство.

«Датчик положения двери» - для корректной работы СКУД контроллер должен понимать, что происходит на «охраняемой территории»: открыта или закрыта дверь; если открыта, то как долго; провернулся ли после считывания турникет и в какую сторону, поднят или опущен шлагбаум и т.д. Наличие датчиков положения позволяет отличить считывание, после которого ничего не произошло, от «фактического прохода», и добавляет охранные функции, поскольку любое открывание - как штатное, так и нештатное - протоколируется системой.

Вспомогательное оборудование - блоки бесперебойного питания, датчики, кнопки, проводка и т.д.

Программное обеспечение - осуществляет настройку и управление оборудованием, мониторинг его параметров, систематизацию и архивирование всей информации системы. Оно также осуществляет поддержку обмена данными между контроллерами и компьютером мониторинга, управление доступом и мониторинг пунктов прохода, работу с базами данных и регистрацию владельцев идентификаторов, позволяют осуществлять визуальную идентификацию владельцев “электронных пропусков” на проходной и для формирования различных отчетов, а также выполнять дополнительный набор функций.
